• Faire un tube RASTER découpage au LASSO

    Par pourvous le 5 Septembre 2009 à 15:20

    NOTA : pour voir les images en grand, cliquez dessus

    Quand on parle de tube RASTER on parle de tube dont le bord est bien délimité.

    Rien ne vaut l'exemple pour apprendre, il y a plusieurs méthodes
    La plus simple , la "BAGUETTE MAGIQUE" si le contraste des couleurs le permet
    La saisie au LASSO
    Le sommum du découpage d'image étant le découpage vectoriel.

    EXEMPLE découpage au lasso
    image de départ en JPG
    (voir les conditions au type Misted)

    Chargez l'image dans votre logiciel PSP (de 7 à 12)

     transformez votre image en calque raster

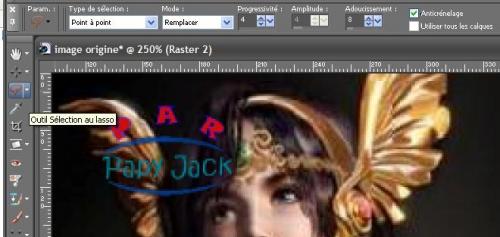

    Ceci fait, on grossi l'image à 250%, on choisi la selection au LASSO avec les réglages suivants
    Type de selection = point à point
    Mode                  = remplacer
    Progressivité       = 4
    Adoucissement    = 8
    comme la copie écran suivante

    Explications :
    1) les types de selections
            Bord optimal =     le lasso va dessiner une forme rectangulaire sur l'endroit selectionné, et dans ce rectangle va déterminer la meilleure définition du bord. Il va de soit que l'on est tributaire des réglages de la progressivité et de l'adoucissement. On utilise ce mode si le contraste des couleurs le permet.
          Lasso = Dans ce mode, c'est votre curseur qui va déterminer la forme à selectionner. En maintenant le clic gauche de la souris, on trace la forme et au moment où on lâche le clic, le tracé se referme
         Point à point = On avance le tracé par tronçon de segments de droite. Chaque clic commence un nouveau tronçon. Un double clic ferme le tracé. D'où l'astuce de terminer le tracé le plus pret de là où on à commencer.
        Rechercher les bords = Detecte les contours entre deux zones de différentes couleurs lorsque l'on clique sur les contours de zones irrégulières. Seul ce mode permet un réglage  "d'amplitude sur le contour à chercher"

    2 ) Les réglages
            Progressivité = c'est ce qui va adoucir vos tronçons de selection. + la progressivité est grande, plus vos tronçons seront arrondis.
           Adoucissement = correspond au fondu qu'il y a dans la selection. + le chiffre est grand, plus le fondu sera grand. On peut ainsi faire des tubes "ombrés"

    Mon choix c'est porté sur 4 et 8, un bon compromis. Toujours procéder par petites surfaces, et détacher grosso-modo le modéle du reste de l'image.

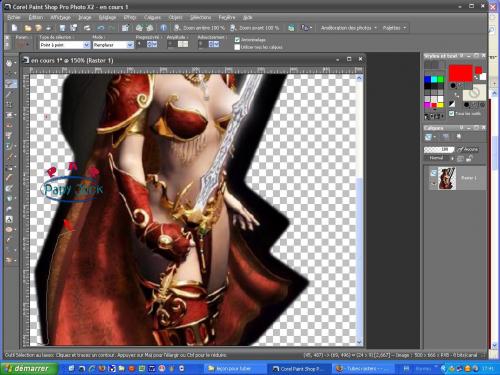

    ici la copie écran du détachement du sujet.

    Nous allons maintenant repérer sur l'image ce que je vais appeller les points de rupture. Il faudra aller du début du tracé jusqu'a ces points pour ne pas avoir de décalage au moment de l'effacement.
    Sur cette copie écran j'ai marqué des endroits remarquables de points de rupture.

    Ce sont des points que j'ai choisi, mais à chacun de voir surtout celon ses possibilités d'aller avec "calme" d'un début de tracé à un de ces points ou + si on a le coup de "patte".

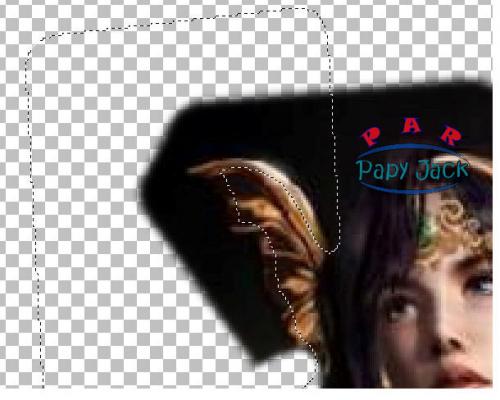

    Début du tracé au premier point.

    On remarquera que je part de loin pour rejoindre le bord "changement de couleur". Quand j'arrive au point de "rupture", je rejoins celui de départ par l'exterieur de l'image.
    J'ai ainsi défini une selection.
    Il suffi d'appuyer sur supprimer une seule fois
    En grossissant on voit le "pourquoi" de l'adoucissement. Le trait de la selection est à l'interieur de l'image. Il y a un "fondu" entre l'image et la transparence. La "progressivité" a servi a atténuer les petits tronçons de droite qui m'on permis ce tracé.
    Si on appuie une deuxième fois sur "supprimer", on va rapprocher le bord transparent du trait de selection, et on aura moins de fondu. On peut ainsi appuyer plusieurs fois sur "supprime", c'est pourquoi les points de ruptures évitent les "marches d'escalier"


    de la même manière je vais procéder de mon "point d'arret" pour créer une selection jusqu'à un autre point d'arret
    On remarquera que même si on suit avec le + de soin possible le tracé du contour de l'image, la selection ne désigne pas ce tracé, ceci est du à la progressivité et à l'adoucissement.

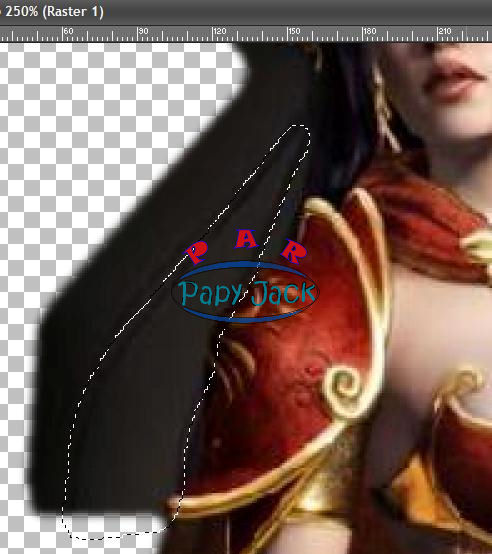

    une fois cette slection effacée, je créé une selection pour le contour de l'épaule et du cheveu.

    de façon à si je fais supprime j'obtiens

    de la même façon je poursuis pour les cheveux et le reste du coté gauche. Un détail, pour rapel, suivez soigneusement le contour de l'image, la selection ne sera pas celle du contour

    mais une fois effacer (1 seul appui sur effacement on verra plus loin pourquoi)

    je poursuis mon travail jusqu'au coin de l'épée et du sein.

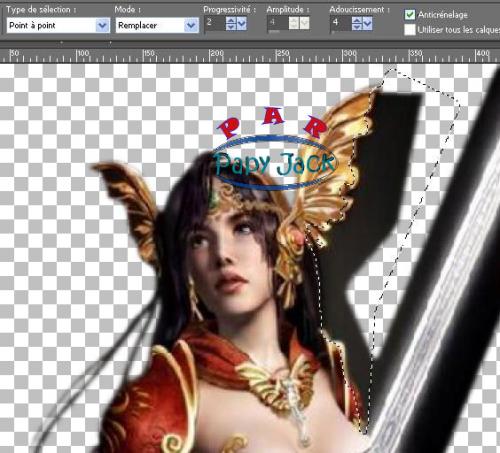

    ATTENTION : le contour de l'aile du casque est plus dentelé, je vais donc diminuer la progressivité à 2 et l'adoussicement à 4 pour avoir une selection plus précise.

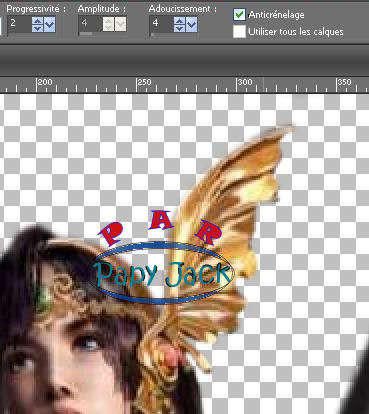

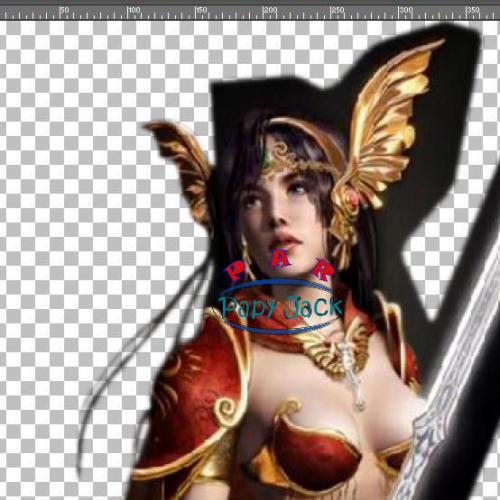

    ce qui me donne en résultat

    Pour l'épée le réglage est différent. On se rend compte que cette épée a un halo blanc. On va donc tracer sur le bord du halo avec un adoucissement de 2, et en gardant une progressivité de 10 pour que la précision du tracé reste flou. Voici ma selection:

    ce qui donne avec un seul appuie sur effacement

    On voit que la transparence est en fondu le long de l'épée ce qui donne cet effet de halo.
    je termine l'épée avec ce réglage

    je termine mes selections en reprenant le réglage plus fin, c'est à dire 2 et 4, car le coté droit est plus découpé en image.

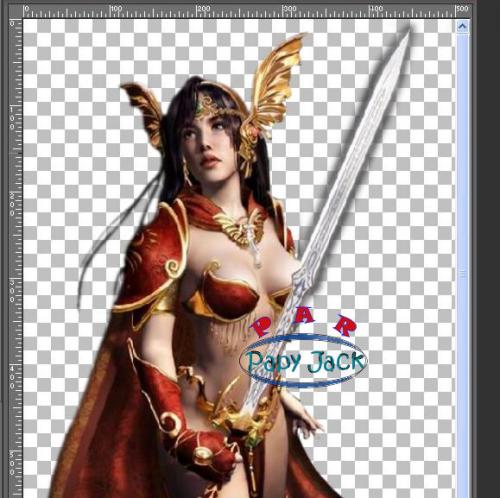

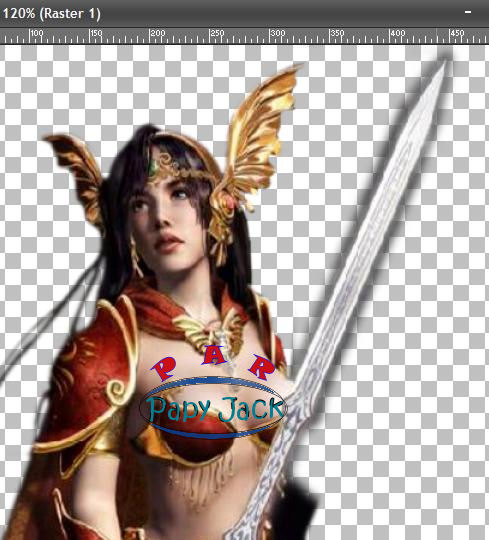

    en résultat final j'obtiens ceci

    ET  BIEN  NON  C'EST  PAS  FINI
    nous allons corriger les défauts. Sur, dans mon exemple les miens ne seront pas les mêmes que les votres, cependant on applique la même procédure.
     - création d'un nouveau calque raster
    - choisir une couleur qui tranche avec l'image
    - remplir le calque raster 2 avec cette couleur
    - faire glisser le calque raster 1 sur le calque coloré 2

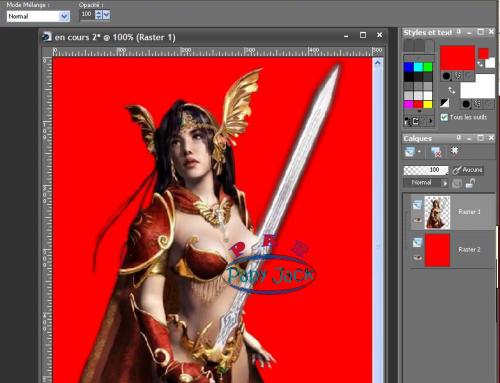

    Ce qui donne

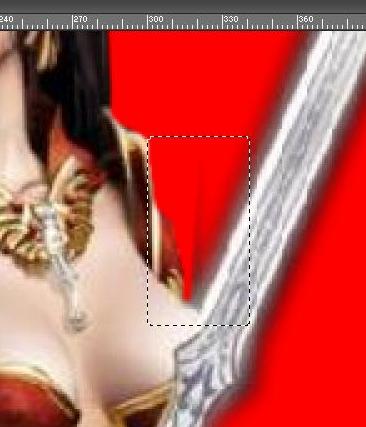

    en grossissant l'image on fait apparaitre les défauts. Ici trait noir

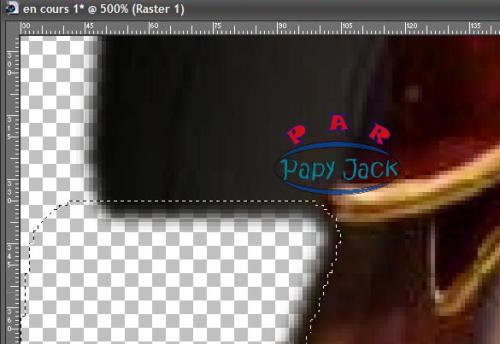

    Je vais utiliser le lasso avec comme réglage 2 et 1 pour effacer ce trait

    ce qui donne




    je fait le tour de l'image pour corriger avec ce réglage tous les défauts
    Quand je juge que l'image est bonne, je supprime le calque raster "contrôle" de fond
    et j'obtiens ce tube (je l'ai mis ici en format PNG pour que vous puissiez le prendre)


    Si ce cours vous a plu, ou pas, faites le moi savoir MERCI
